اس ام دی (SMD) چیست

تکنولوژی اس ام دی SMD چیست؟

تکنولوژی اس ام دی SMD که مخفف عبارت Surface Mount Device (قطعات نصب سطحی) است، یک روش نوین در تولید قطعات الکترونیکی است. در این تکنولوژی، دیودهای LED به صورت مستقیم بر روی سطح برد لحیم می‌شوند، که این امر باعث ایجاد چراغ‌هایی با طراحی نازک‌تر، کوچک‌تر و کارآمدتر می‌شود.چراغ‌های اس ام دی (SMD) نوعی از چراغ‌های LED هستند که از تکنولوژی نصب سطحی برای اتصال دیودهای نورانی به برد الکترونیکی استفاده می‌کنند. در این مقاله به برسی اینکه اس ام دی (SMD) چیست؟ میپردازیم

تاریخچه و تحول در صنعت روشنایی

فناوری SMT از دهه 1980 به طور گسترده مورد استفاده قرار گرفت و تحولی عظیم در تولید قطعات الکترونیکی ایجاد کرد. این فناوری، جایگزین روش‌های سنتی نصب قطعات با پایه‌های سیمی شد و به تولید قطعات کوچک‌تر، سبک‌تر و با عملکرد بهتر منجر گردید. در حوزه روشنایی، استفاده از SMD باعث تولید محصولات با کیفیت نور بالاتر، مصرف انرژی کمتر و طول عمر بیشتر شده است.

تکنولوژی لامپ اس ام دی

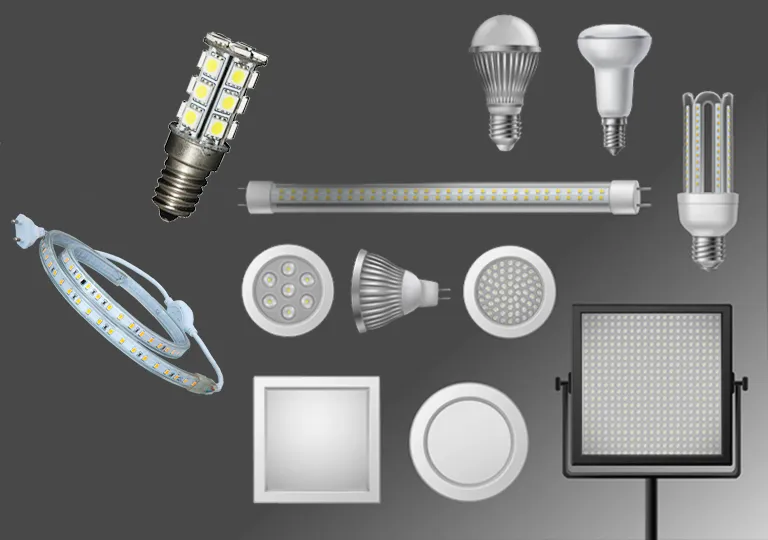

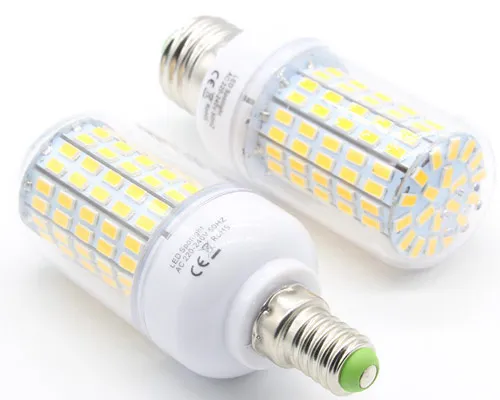

لامپ اس ام دی نوعی لامپ LED هستند که با استفاده از تکنولوژی نصب سطحی ساخته می‌شوند. در این تکنولوژی، چیپ‌های LED به صورت مستقیم بر روی سطح یک برد الکترونیکی (معمولاً آلومینیومی) لحیم می‌شوند. این روش نصب باعث کاهش اندازه و ضخامت لامپ می‌شود و همچنین پخش نور گسترده و یکنواختی را فراهم می‌کند. لامپ‌های SMD به دلیل راندمان بالا، طول عمر زیاد و تنوع در رنگ و اندازه، در کاربردهای مختلفی از جمله روشنایی منازل، فروشگاه‌ها، ادارات و معابر استفاده می‌شوند.

ویژگی‌ لامپ اس ام دی

نصب سطحی:

• • برخلاف لامپ‌های قدیمی که قطعات الکترونیکی آن‌ها از طریق سوراخ‌هایی در برد نصب می‌شدند، قطعات SMD مستقیماً روی سطح برد قرار می‌گیرند. این امر باعث کاهش اندازه و ضخامت لامپ می‌شود.

پخش نور گسترده:

• • لامپ‌های SMD نور را به صورت گسترده و یکنواخت پخش می‌کنند، که برای روشنایی فضاهای داخلی بسیار مناسب است.

راندمان بالا:

• • این لامپ‌ها انرژی الکتریکی را به طور مؤثر به نور تبدیل می‌کنند و گرمای کمتری تولید می‌کنند.

طول عمر بالا:

• • لامپ‌های SMD طول عمر بالایی دارند و می‌توانند سال‌ها بدون نیاز به تعویض کار کنند.

تنوع در رنگ و اندازه:

• • این لامپ‌ها در رنگ‌ها و اندازه‌های مختلف تولید می‌شوند و برای کاربردهای متنوعی قابل استفاده هستند.

انواع لامپ اس ام دی

لامپ‌های SMD در انواع مختلفی تولید می‌شوند که دو نوع رایج آن عبارتند از:

1. لامپ SMD نواری (ریسه LED)

این نوع لامپ از تعداد زیادی LED کوچک تشکیل شده که به صورت منظم روی یک برد انعطاف‌پذیر قرار گرفته‌اند.و برای نورپردازی تزئینی، نور مخفی، نورپردازی کابینت و قفسه‌ها، و تابلوهای تبلیغاتی.

2. لامپ SMD هالوژنی

این لامپ‌ها از نظر ظاهری شبیه به لامپ‌های هالوژنی قدیمی هستند، اما از تکنولوژی SMD LED برای تولید نور استفاده می‌کنند.برای روشنایی عمومی و نورپردازی تاکیدی در منازل، فروشگاه‌ها، و ادارات.

مزایا:

• 1. مصرف انرژی بسیار پایین‌تر نسبت به لامپ‌های هالوژنی قدیمی.
  2. پخش نور 360 درجه.
  3. طول عمر بیشتر.

نکات مهم:

تکنولوژی SMD باعث کوچک‌تر شدن، کارآمدتر شدن و طول عمر بیشتر لامپ‌ها می‌شود.قبل از خرید لامپ های اس ام دی حتما به مشخصات فنی و میزان روشنایی آن دقت کنید.

قطعات اس ام دی (SMD) چیست

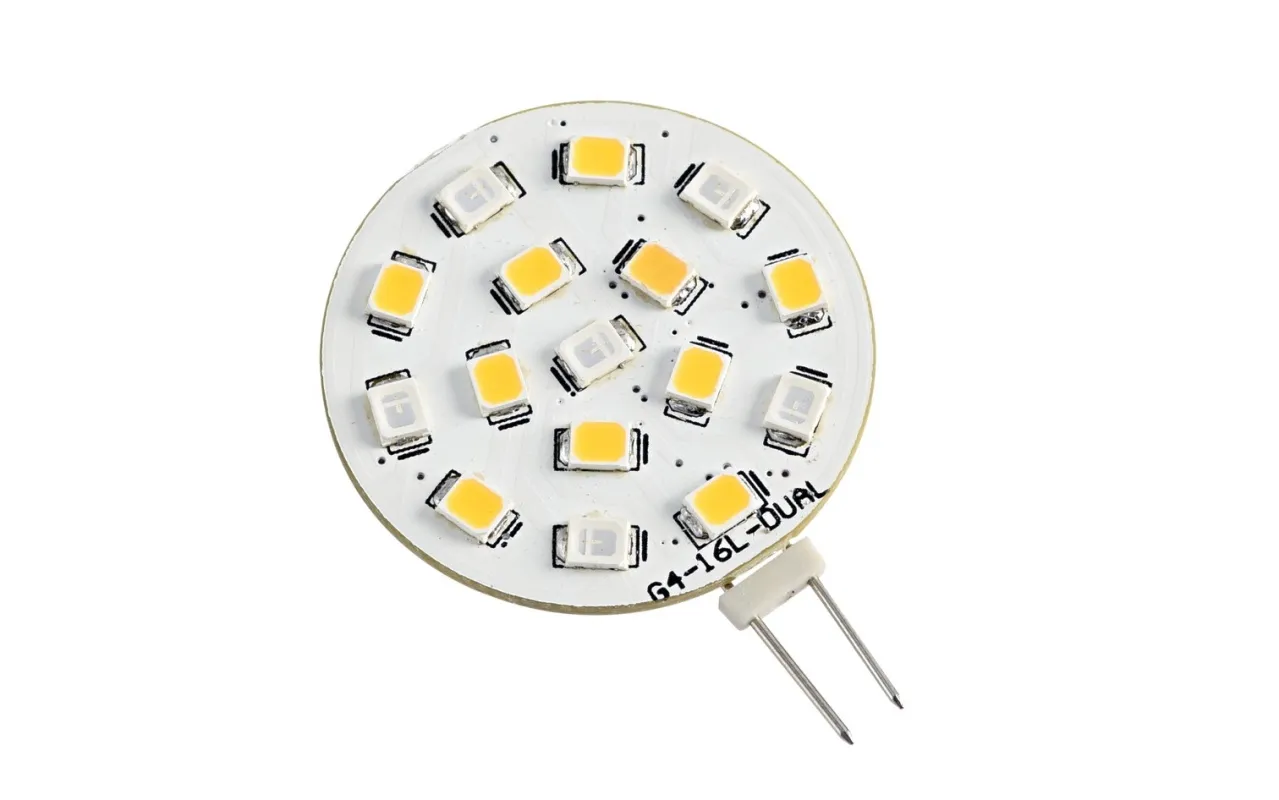

قطعات SMD قطعات الکترونیکی هستند که با استفاده از تکنولوژی SMD تولید می‌شوند. این قطعات شامل انواع مختلفی از اجزا مانند مقاومت‌ها، خازن‌ها، ترانزیستورها و دیودهای نورانی (LED) می‌شوند.قطعات SMD بسیار کوچک هستند و بدون پایه ساخته می‌شوند.

کاربردهای اس ام دی (SMD) چیست

در صنعت روشنایی، SMD به ویژه در تولید لامپ‌ها و چراغ‌های LED کاربرد گسترده‌ای دارد. لامپ‌های SMD LED به دلیل مزایایی مانند مصرف انرژی پایین، طول عمر بالا، نور یکنواخت و طراحی متنوع، محبوبیت زیادی پیدا کرده‌اند.در واقع SMD نوعی از led است که به روش نصب سطحی بر روی برد نصب میگردد.

مزایای اس ام دی (SMD) چیست

• کوچک‌تر و نازک‌تر شدن دستگاه‌ها
• افزایش کارایی و عملکرد
• کاهش مصرف انرژی
• افزایش سرعت تولید
• نور یکنواخت و گسترده تر

اس ام دی (SMD) یا روش سنتی Through-Hole)

در روش سنتی، قطعات الکترونیکی دارا(ی پایه‌های سیمی هستند که از طریق سوراخ‌های موجود در برد مدار چاپی عبور می‌کنند و سپس در پشت برد لحیم می‌شوند. اما در تکنولوژی SMD، قطعات الکترونیکی بسیار کوچک‌تر و بدون پایه سیمی هستند و مستقیماً بر روی سطح برد لحیم می‌شوند.

تفاوت اصلی بین SMD و COB (Chip on Board)

چینش دیودها:

• • در چراغ‌های SMD، دیودها به صورت جداگانه و با فاصله روی برد قرار می‌گیرند، که باعث پخش نور گسترده‌تری می‌شود.
  • در چراغ‌های COB، دیودها به صورت متراکم و فشرده در یک پکیج قرار می‌گیرند، که نور متمرکزتری را ایجاد می‌کند.

پخش نور:

• • چراغ‌های SMD نور پراکنده‌تری دارند.
  • چراغ های COB نور متمرکزتری دارند.

دفع حرارت:

• • چراغ‌های SMD به دلیل فاصله بیشتر بین دیودها، حرارت را بهتر دفع می‌کنند و در نتیجه عمر طولانی‌تری دارند.
  • در چراغ های COB به دلیل تراکم دیود ها حرارت بیشتری تولید میشود و به هیت سینک قوی تری نیاز دارند.

هزینه تولید:

• • به طور کلی، چراغ‌های COB به دلیل ساختار فشرده‌تر، هزینه تولید پایین‌تری دارند.

کاربرد:

• • چراغ های SMD برای روشنایی عمومی و فضاهای داخلی مناسب هستند.
  • چراغ های COB برای نورپردازی متمرکز و فضاهای بزرگ مانند پروژکتورها مناسب هستند.

نحوه ساخت لامپ‌های SMD

ساخت لامپ‌های SMD فرآیندی دقیق و پیچیده است که به تجهیزات پیشرفته و تخصص فنی نیاز دارد. به طور کلی، فرآیند ساخت این لامپ‌ها شامل مراحل زیر است:

1. طراحی و آماده‌سازی برد:

• ابتدا طرح مدار الکترونیکی لامپ توسط نرم‌افزارهای تخصصی طراحی می‌شود.
• سپس برد مدار چاپی (PCB) با استفاده از مواد رسانا و عایق ساخته می‌شود.
• طرح قرارگیری چیپ‌های LED و سایر قطعات الکترونیکی بر روی برد مشخص می‌شود.

2. نصب چیپ‌های LED:

• چیپ‌های LED بسیار کوچک هستند و با استفاده از دستگاه‌های رباتیک دقیق روی سطح برد قرار می‌گیرند.
• برای اتصال چیپ‌ها به برد، از خمیر قلع استفاده می‌شود.
• در تولید انبوه از دستگاه لیزر برای حک کردن طرح قرارگیری چیپ ها بر روی برد استفاده میشود.

3. لحیم‌کاری:

• برد حاوی چیپ‌های LED وارد دستگاه لحیم‌کاری می‌شود.
• در این مرحله، با استفاده از حرارت، خمیر قلع ذوب شده و اتصالات الکتریکی بین چیپ‌ها و برد برقرار می‌شود.
• در نمونه‌های دستی و کوچک، از سیم لحیم قلع با ضخامت 0.4 و هویه استفاده می‌شود.

4. تست و کنترل کیفیت:

• پس از لحیم‌کاری، لامپ‌های SMD از نظر عملکرد الکتریکی و نوری تست می‌شوند.
• لامپ‌های معیوب از خط تولید خارج شده و لامپ‌های سالم بسته‌بندی می‌شوند.

5. مونتاژ نهایی:

• پس از گذراندن مراحل تست، لامپ‌ها در پوشش‌های مخصوص قرار می‌گیرند.
• پوشش‌ها معمولاً از مواد پلاستیکی یا آلومینیومی ساخته می‌شوند و نقش حفاظت از قطعات الکترونیکی و پخش نور را بر عهده دارند.
• درایور لامپ اس ام دی یا مدار یکسو کننده: درایور لامپ SMD یک تبدیل‌کننده تمام موج AC-DC است؛ که برق 220 ولت متناوب شهری را به برق مستقیم در بازه ولتاژی 40+تا 40– با توجه به نوع لامپ و توان ورودی تراشه‌های SMD تبدیل می‌کند.

لامپ اس ام دی (SMD) چند ولت است؟

ولتاژ لامپ‌ smd بسته به رنگ نور و نوع چیپ LED استفاده شده در آن‌ها، می‌تواند متفاوت باشد. به طور کلی، ولتاژ اغلب لامپ‌های SMD بین 1.5 تا 3.5 ولت است. لامپ‌های SMD با نور قرمز معمولاً با ولتاژ پایین‌تری در حدود 1.5 ولت کار می‌کنند، در حالی که لامپ‌های SMD با نور سفید یا آبی به ولتاژ بالاتری در حدود 2 تا 3.5 ولت نیاز دارند. در برخی لامپ‌های SMD فول کالر یا هفت رنگ، ممکن است ولتاژهای بالاتر تا 15 ولت نیز مشاهده شود. جریان سازگار با لامپ‌های SMD معمولاً در محدوده 5 تا 25 میلی‌آمپر است و افزایش جریان بیش از این مقدار می‌تواند به لامپ آسیب برساند.

اهمیت آگاهی مشتری و نقش فروشندگان

سوالات مرتبط با تکنولوژی SMD از جمله پرتکرارترین سوالات مشتریان در هنگام خرید محصولات روشنایی است. متأسفانه، به دلیل کمبود منابع فارسی زبان، بسیاری از مشتریان پاسخ مناسبی برای سوالات خود پیدا نمی‌کنند. این مسئله می‌تواند منجر به ارائه اطلاعات نادرست توسط برخی فروشندگان، چه به دلیل عدم آگاهی و چه به دلیل منافع شخصی، شود. در نتیجه، نیاز مشتری به درستی برآورده نمی‌شود. بنابراین، آگاهی مشتریان و ارائه اطلاعات صحیح توسط فروشندگان از اهمیت بالایی برخوردار است.

آیا لامپ اس ام دی همان ال ای دی است؟

بله، لامپ‌های SMD در واقع نوعی لامپ LED هستند. به عبارت دقیق‌تر:

• LED (دیود نورافشان):LED یک فناوری پایه است که نور را با عبور جریان الکتریکی از یک نیمه‌رسانا تولید می‌کند.
• اس ام دی :SMD یک روش نصب است که در آن چیپ‌های LED به طور مستقیم بر روی سطح یک برد مدار چاپی (PCB) لحیم می‌شوند.

بنابراین، لامپ‌های SMD از چیپ‌های LED استفاده می‌کنند که به روش SMD نصب شده‌اند. می‌توان گفت که SMD یک نوع پیشرفته تر از LED است.

در اینجا به چند نکته کلیدی اشاره می‌کنیم:

• لامپ‌های SMD نسل جدیدی از لامپ‌های LED هستند که مزایای متعددی نسبت به LEDهای قدیمی‌تر دارند.
• مزایای لامپ‌های SMD شامل اندازه کوچک‌تر، نور یکنواخت‌تر، راندمان بالاتر و طول عمر بیشتر است.
• تفاوت اصلی بین SMD و LED های قدیمی در نحوه نصب چیپ های led است.
